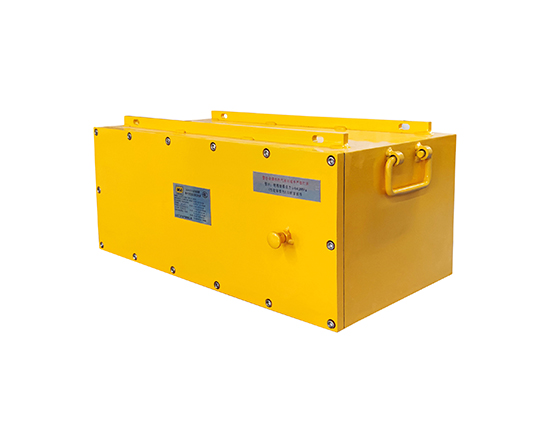

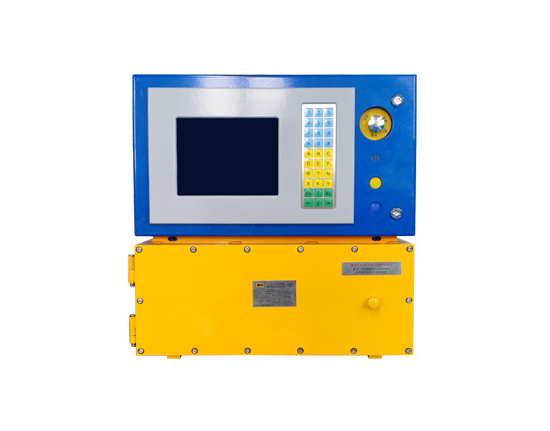

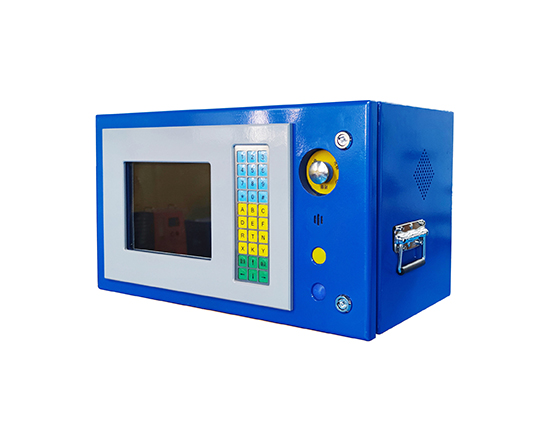

礦用工作面通信控制主機

KTC205主機具有控制工作面設備和皮帶設備的起停、保護、通話、報警及故障診斷等功能。

KTC205主機具有控制工作面設備和皮帶設備的起停、保護、通話、報警及故障診斷等功能。具體功能如下：

1、屏幕顯示:本安彩色液晶顯示屏。以文字或動態圖形的方式顯示工作面或皮帶機的：設備運行狀態、沿線電纜狀態、沿線狀態、傳感器狀態、各檢測點的輸入數值、軟啟動、張緊裝置、抱閘裝置工作狀態、控制器自檢信息、煤位檢測、其他連鎖設備運行狀態等。

2、礦用工作面通信控制系統控制沿線長度:單沿線無中繼時達到4公里。（每增加一個中繼器，可擴展4公里）。如采用枝狀控制，無中繼可達8公里。

3、電纜功能:通過7芯電纜，將音頻、閉鎖、拉線急停、數字通信、裝置供電融為一體。

4、U型銷快速接插件:裝置采用不銹鋼快速接插件，U型銷連接，防護等級達到IP67。

5、強制閉鎖:按下閉鎖后，強制切斷控制輸出。

6、閉鎖位置顯示:以漢字和動態圖形的方式顯示。

7、線路狀態檢測:檢測輸入線的斷路和短路，檢測裝置自身7芯電纜的故障位置，并顯示。

8、輸入、輸出:控制器本身少帶有30路輸出，72路輸入。

9、遠程控制和遠方信號采集:可在裝置沿線串接智能輸入、輸出，用于遠程控制和遠方信號采集。

10、礦用工作面通信控制系統一體化控制:單控制器可同時控制工作面和多條皮帶。

11、控制設備:除控制通用設備外，還可控制液力耦合器等軟啟動設備及顯示留有標準接口，實現皮帶的控制和皮帶狀態都可以通過井上電腦進行控制。

12、沿線擴音裝置:擴音式，聲強大于107分貝。

13、停電后的通話:帶有電池，停電后可正常通話，通話時間大于24小時。

14、報警及保護：對設備起停、設備狀態、沿線閉鎖、傳感器保護（速度：實時顯示皮帶運行速度，超限語言報警；斷帶保護；打滑保護；跑偏保護；煙霧保護；堆煤保護；溫度：可加帶模擬量實時檢測環境溫度，超限后語言報警；縱撕保護；超溫自動灑水；瓦斯保護）等都有語言報警。

15、電控裝置具有故障自診斷、顯示功能和自動復位功能。

16、參數設定:將所有參數內置，所有的改動只需調整參數就可；各個主電機的啟動間隔時間可通過參數零活調整；參數調整密碼保護功能。

17、通用性:工作面控制器和皮帶機控制器可互換。

18、多機通信:不需要單獨鋪設電纜，就可實現多控制器之間的數據傳輸。

19、通信接口:帶有RS232/485、MODBUS、DH+等接口可方便與全礦井系統無縫連接。

20、與調度聯網:可與程控交換機聯網，實現井上和井下沿線的通話。

21、控制方式:帶有遠控、就地、檢修、點動等方式；所控制設備的就地單起單停，聯起聯停。

22、開機時間、開機率統計:自動統計設備開機時間和開機率，并實時統計和顯示。

23、具有OPC傳輸協議：能和環網進行通訊。

24、可與鄭煤機和天地瑪珂等智能綜采工作面系統對接！

      主要用于井下采煤工作面、掘進工作面、膠帶運輸機各設備的控制、保護、信息采集和監測，通過礦用光纖和傳輸接口將相關數據信息上傳至井上計算機或中心站，供井上集控室、調度室及生產科室進行數據分析和遠程監控。
