煤礦工作面通訊控制系統主要用于煤礦井下工作面刮板運輸機、轉載機、破碎機、乳化液泵站、噴霧泵站的監控和集中控制。
系統介紹：
煤礦工作面通訊控制系統主要用于煤礦井下工作面刮板運輸機、轉載機、破碎機、乳化液泵站、噴霧泵站的監控和集中控制。
系統功能：

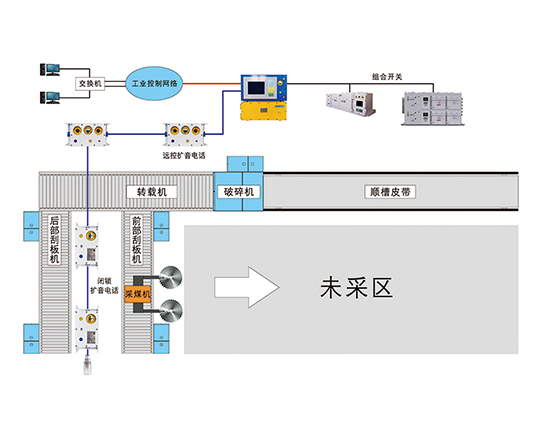

應用場景一、工作面控制
在工作面設備列車上設置KTC205-Z礦用本安型控制器和KDW127/18礦用隔爆兼本安型直流穩壓電源。
在破碎機和轉載機頭設置一臺KTK18(B)礦用本安型擴音電話（遠控功能），實現對破碎機、轉載機的就地啟停操作；在刮板機機頭設置一臺KTK18(B)礦用本安型擴音電話（遠控功能），實現對前部刮板機和后部刮板機的就地啟停操作。
工作面沿線每15m安裝一臺KTK18（A）礦用閉鎖擴音電話，采用25m接插電纜依次連接。并具有信號打點、語音擴播、語言報警及緊急停車功能。沿線尾端安裝KTC205-ZD礦用本安型終端，檢測系統數據和末端電壓。

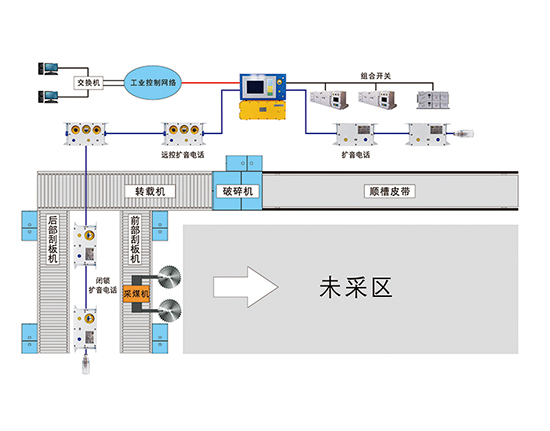

應用場景二、工作面和順槽皮帶共用一臺控制主機
除工作面正常配置外，在順槽皮帶沿線布設KTK18（D）礦用本安型擴音電話，用于順槽皮帶沿線與工作面的語音通話。

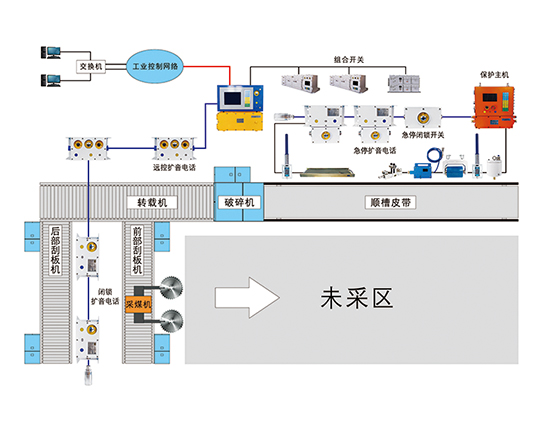

應用場景三、工作面和順槽皮帶分別配置控制主機
工作面和皮帶的常規配置，實現工作面和順槽皮帶的集控及就地控制。
? 自動化控制：系統能夠?qū)崿F(xiàn)采煤作業的自動化控制，減少人工操作，提高安全性
? 遠程遙控：通過遠程控制中心，操作人員可以實時監控和控制工作面設備
? 故障診斷與預警：系統具備設備故障診斷與預警功能，能夠及時發現并處理潛在問題
? 數據集成與處理：系統能夠集成和處理來自各個子系統的數據，為生產管理提供決策支持
KTC205礦用工作面通信控制系統由礦用本安型控制器、礦用隔爆兼本安型直流穩壓電源、系列組合擴音電話、順槽皮帶保護裝置、通信終端、保護傳感器以及礦用通信電纜等組成，主要用于井下采煤工作面破碎機、轉載機、前后部運輸機、乳化泵站、清水泵站、順槽皮帶等各設備的控制、通話、打點、預警及信息采集和監測功能；可通過礦用光纖和傳輸接口將相關數據信息上傳至井上計算機或中心站，供井上集控室、調度室及生產科室進行數據分析和遠程監控；也可與鄭煤機、天地瑪珂等智能采煤系統對接，實現井下采煤工作面無人智能采煤。本系統是目前煤礦領域技術為、性能為穩定的的通信控制系統之一。
系統整體采用工業環網、現場總線、視覺分析和嵌入式技術，實現控制、監測、語音、視覺四位一體的集控系統。本系統就地控制器采用12寸TFT顯示終端，上位機采用工業組態軟件和高性能工控機，帶有標準的以太網接口、CAN總線接口和RS485接口，可輕松實現各種組網功能。
